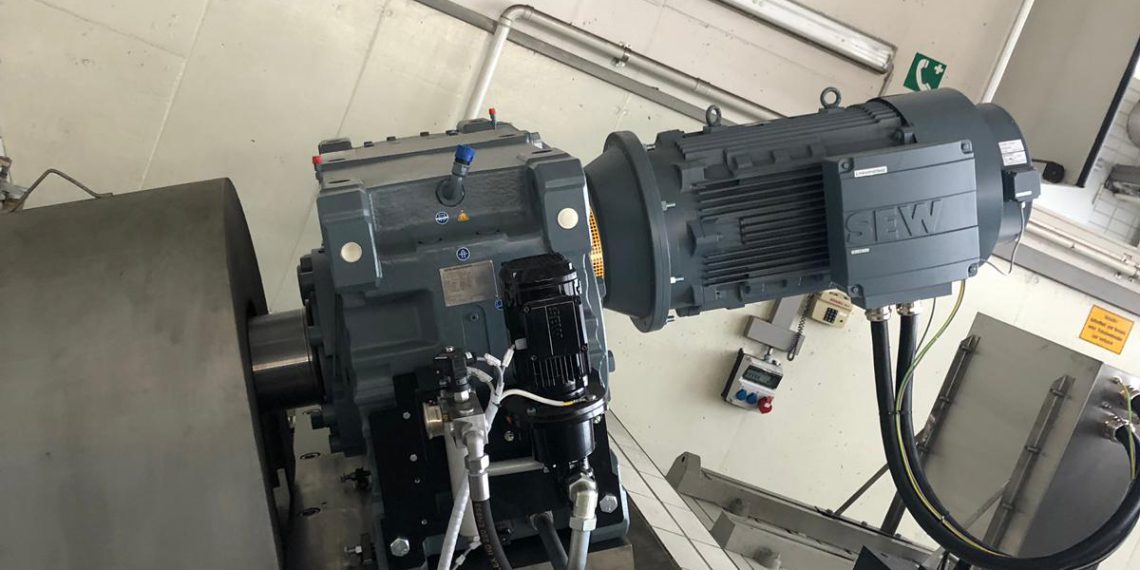

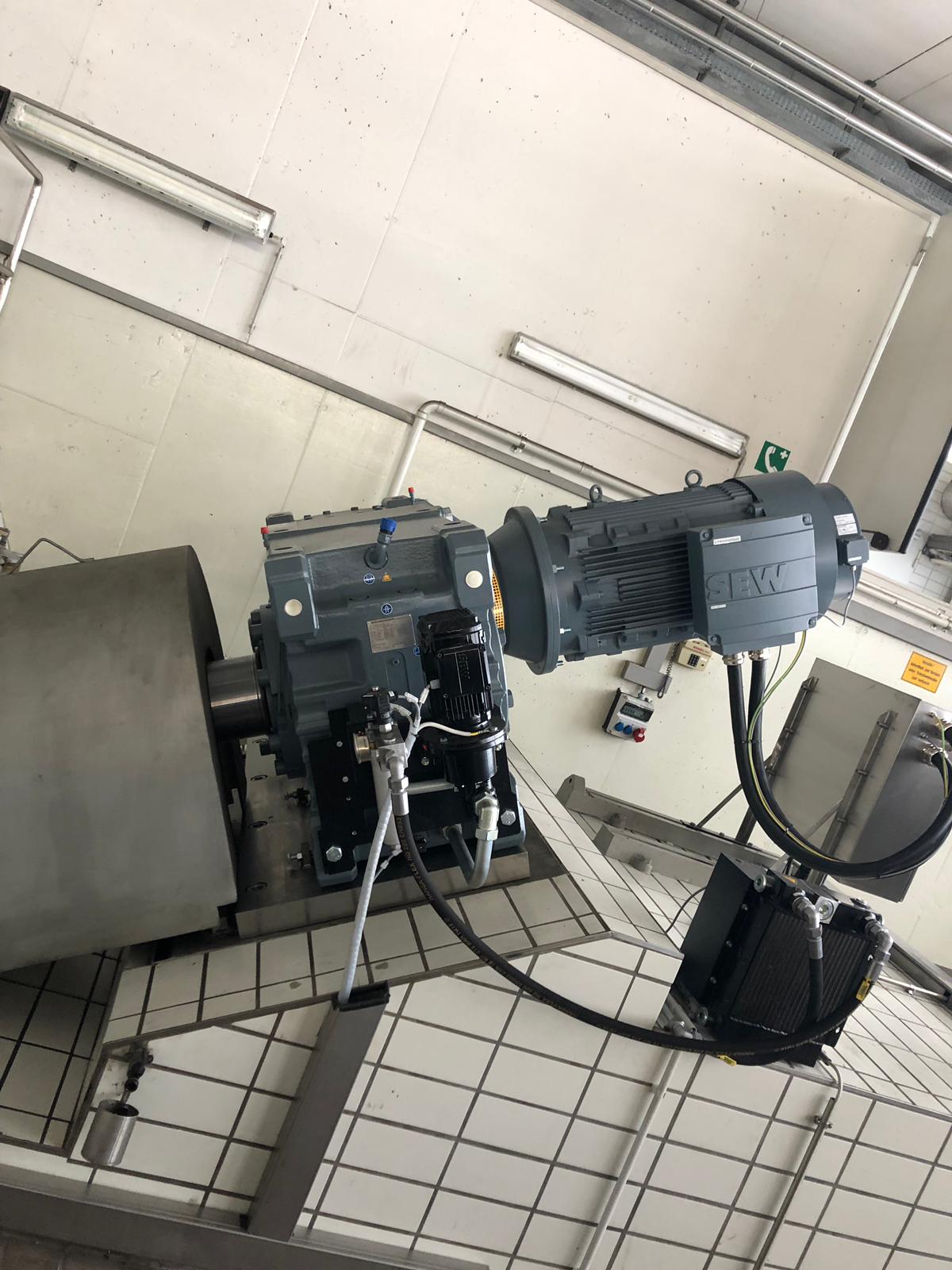

Archimedische Schneckenpumpen sind eine verbreitete Lösung zum Heben von Wasser, Abwasser und Dünnschlamm. Für einen zuverlässigen Betrieb dieser Pumpen spielt die Antriebstechnik eine Schlüsselrolle. Das Funktionsprinzip von Schneckenpumpen war bereits in der Antike bekannt: Eine Schnecke rotiert um ihre Mittelachse und nimmt dabei das Fördergut in den Kammern zwischen Trog und Schnecke mit nach oben. Am Schneckenende kann das Wasser schließlich aus der sich auflösenden Kammer auslaufen. Ihre Unempfindlichkeit, auch gegenüber stark verunreinigtem Wasser (hoher Feststoffgehalt), sowie der wartungsarme Betrieb der Anlagen haben zu ihrer Verbreitung beigetragen. Um die Verfügbarkeit der Einlauf-Schneckenpumpen in einer Münchner Kläranlage auch zukünftig sicherzustellen, entschied sich der Betreiber zu einer präventiven Befundung seiner Getriebe mittels Endoskopie. Das Unternehmen entschied sich, die beiden Getriebe sowie die Asynchron-Drehstrommotoren zu tauschen und dabei auf die Expertise von Sew-Eurodrive zurückzugreifen.
Unterschiedliche Antriebsvarianten
Angetrieben werden Schneckenpumpen von asynchronen Drehstrommotoren, die entweder über einen Riementrieb oder eine drehelastische Kupplung mit den Getrieben verbunden sind. Abhängig von den örtlichen Gegebenheiten wird die Variante mit Riemen als Stirnradgetriebe mit Motorstuhl oder als Kegelstirnradgetriebe mit einem separat aufgestelltem Fußmotor realisiert. Bei der Anbindung über eine Kupplung erfolgt die Montage des Motors entweder über einen Motoradapter oder als Fußbefestigung direkt auf dem Fundament. Die riemenlosen Antriebe haben eine höhere Energieeffizienz. Der Wegfall einer verschleißbehafteten Komponente reduziert zudem den Wartungsaufwand für den Betreiber.
Abtriebsseitig wird das Getriebe über eine elastische Kupplung mit der Schneckenwelle verbunden. Diese gleicht den Wellenversatz zwischen Getriebe- und Maschinenwelle aus und nimmt über Elastomerelemente gleichzeitig moderate Stöße auf. Die beim Abschalten des Motors, durch das zurückdrängende Wasser, auftretenden Rückwärtsbeschleunigungen werden zudem von einer Rücklaufsperre am Getriebe abgefangen. Fliehkraftabhebende Klemmköper heben, bei Erreichen der Abhebedrehzahl, vom Außenring der Rücklaufsperre ab und geben die Drehbewegung in Förderrichtung frei. Die Sperrwirkung der Klemmköper in die entgegengesetzte Drehrichtung verhindert das Rückwärtsdrehen der Schnecke. Neben dem Betrieb der Motoren am Netz kommen zunehmend Frequenzumrichter zur Drehzahloptimierung der Schneckenpumpe zum Einsatz. In Abhängigkeit vom Unterwasserspiegel wird so durch eine stufenlose Drehzahlregelung die Schneckenpumpe im wirkungsgradoptimierten Bereich betrieben.
