Gut gewappnet für den Brandfall

Lebens­mit­tel­lä­den, Klei­dergeschäfte und eine Drogerie: FRÄNKISCHE macht mit der unterirdis­chen Sprin­kler­bevor­ratung das neue Einkaufs­zentrum im nor­drhein-­west­fälis­chen Halver sich­er. Beste­hend aus über 1.650 Rigofill inspect-­Blöck­en und 22 Quadro­Con­trol Sys­tem­schächt­en, die mit Schutzvlies und ein­er DIBt-­zuge­lasse­nen Kun­st­stoff-­Dich­tungs­bahn (KDB) abgedichtet sind, spe­ichert die Rigo­Col­lect-­An­lage rund 640 Kubik­me­ter Löschwass­er für die Shopping-Meile.

Im west­lichen Sauer­land an der Gren­ze zum Ber­gis­chen Land liegt das rund 17.000 Ein­wohn­er große Halver. Dort entste­hen auf dem ehe­ma­li­gen Bah­n­gelände auf rund 11.000 Quadrat­metern Ver­braucher­märk­te, Klei­der-­ und Schuhgeschäfte, eine Sparkasse, eine Drogerie und ein Laden für Haushalt­sar­tikel. Das architek­tonisch ansprechende Einzel­han­del­szen­trum, das
bere­its zum Teil fer­tiggestellt ist, möchte ins­beson­dere mit sein­er mod­er­nen, fre­undlichen Laden­baugestal­tung und der Innen­stadt­nähe Besuch­er anziehen. FRÄNKISCHE schaffte auf dem neuen Shop­ping-­Are­al Sicher­heit im Brand­fall und errichtete mit der unterirdis­chen Rigo­Col­lect-­An­lage einen 410 Kubik­me­ter großen Löschwasser­spe­ich­er für die Sprin­klerver­sorgung, dazu 36 Kubik­me­ter für Wand­hy­dran­ten und 192 Kubik­me­ter für die bei­den Außen­hy­dran­ten im Fach­mark­tzen­trum. Der Wasser­vor­rats­be­häl­ter aus Rigofill inspect-­Blöck­en und 22 Quadro­Con­trol-­Schächt­en, abgedichtet und ver­schweißt mit ein­er abso­lut wasserdicht­en, 2,00 mm starken Kun­st­stoff-­Dich­tungs­bahn, bevor­ratet das Löschwass­er langfristig und sicher.

Modulare und flexible Anlage

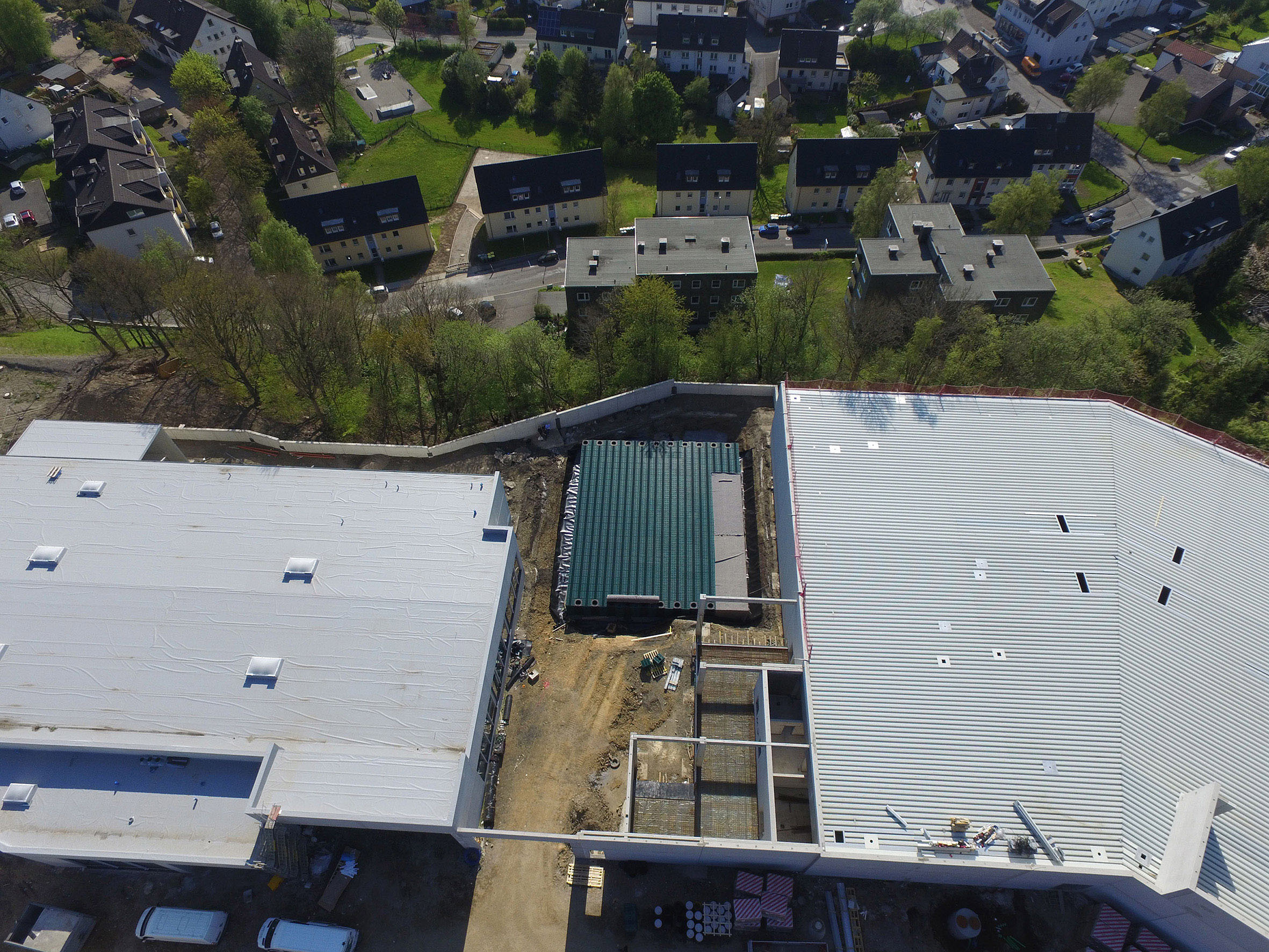

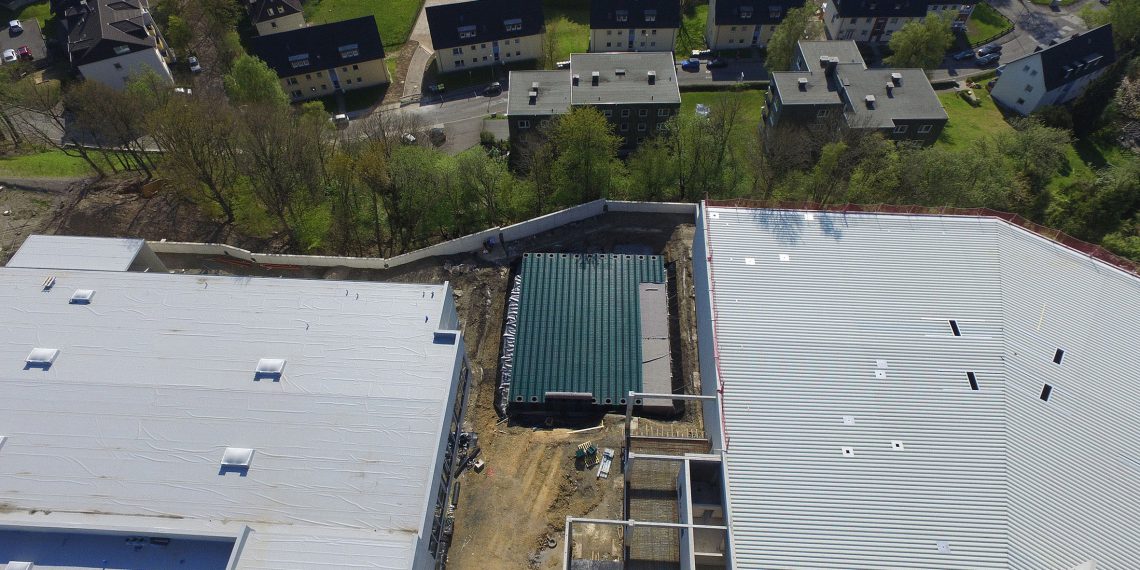

Im Fach­mark­tzen­trum an der Bahn­hof­s­traße spe­ich­ern die dreilagig ver­baut­en Rigofill inspect-­Blöcke das Löschwass­er unterirdisch auf ein­er Bre­ite von 17,60 Metern und ein­er Länge von 20,80 Metern. Die kün­stliche Quelle für die Wasser­löschan­la­gen beste­ht aus über 1.650 Voll­blöck­en – jed­er mit ein­er Höhe von 66 cm und einem Brut­to­vol­u­men von 422 Litern. Ursprünglich plante der Bauherr, die Löschwasser­bevor­ratung als Rund­be­häl­ter aus Stahlbe­ton mit 200 Kubik­me­tern Fas­sungsver­mö­gen umzuset­zen. Bald stellte sich jedoch her­aus, dass der Bedarf um über das Dreifache höher ist und das Beton­beck­en extrem groß wer­den müsste. „Ein solch­er Rund­be­häl­ter mit min­destens 13 Metern Durchmess­er wäre aber zu
teuer gewe­sen. Außer­dem ist der Unter­grund in Halver sehr fel­sig, sodass das Ver­bauen des Beton­be­häl­ters sehr schwierig gewor­den wäre“, sagt Frank Ter­stee­gen, Sys­tem­ber­ater Nor­drhein-­West­falen und Nord­hessen bei FRÄNKISCHE. „Deshalb war eine Anlage gefordert, die auf kleinem Raum größt­mögliche Leis­tung bringt. Unser flex­i­bles Rigo­Col­lect-­Sys­tem aus
Kun­st­stoff war somit die beste Wahl.“ Das mod­u­lare Wasser­spe­icher­beck­en passt sich fast allen Gegeben­heit­en an, da die Rigofill inspect-­Kun­st­stoff­be­häl­ter mit qua­dratis­chem Raster­maß ein­fach aneinan­derge­set­zt und miteinan­der ver­bun­den wer­den kön­nen. „Die Entschei­dung für FRÄNKISCHE fiel auf­grund der schnellen Bauweise und der kom­pak­ten Form des
Sys­tems. Der Bauherr nahm erst­mals im Okto­ber 2016 Kon­takt mit uns auf, weswe­gen eine zügige Pla­nung sowie eine kurze Bauzeit wichtig waren“, erläutert Frank Ter­stee­gen. Zusät­zlich sind die Kun­st­stof­fkör­p­er mit DIBt-­ Zulas­sung sehr sta­bil: Sie haben ein inte­gri­ertes Stützsys­tem und entsprechen der Belas­tungsklasse SLW 60, sodass sie im Einkauf­szen­trum selbst
schw­eren Ware­nan­liefer­un­gen und Feuer­wehrfahrzeu­gen mit bis zu 60 Ton­nen standhalten.

Langfristig sicher und dicht

Damit die grü­nen Rigolen­fül­lkör­p­er langfristig Wass­er spe­ich­ern, umman­telte sie die FOLIEN LÜCKE GmbH, Part­ner von FRÄNKISCHE für gedichtete Anla­gen, mit einem Schutzvlies und ein­er 2 mm starken schwarzen Kun­st­stoff-­Dich­tungs­bahn aus Poly­ethylen. Ins­ge­samt 1.700 Quadrat­meter Vlies schützen die ange­brachte und abso­lut wasserdicht ver­schweißte PE-­HD Kun­st­stoff-­Dich­tungs­bahn vor spitzen Gegen­stän­den. „Für das Ver­legen der kom­plet­ten Anlage – beste­hend aus den Rigolen­fül­lkör­pern inklu­sive Zube­hör, den Spül-­ und Kon­trollschächt­en, dem Schutzvlies und der Kun­st­stoff-­Dich­tungs­bahn, die wir ver­schweißt haben – benötigte ein Mon­tageteam eine Woche. Wir kon­nten die Anlage kom­plett prob­lem­los ein­bauen“, sagt Christoph Ker­kel­ing, Team­leitung Ver­trieb Umwelt (Regen­wasser­man­age­ment) bei FOLIEN LÜCKE. „Wir arbeit­en seit rund einein­halb Jahren erfol­gre­ich mit den FRÄNKISCHEN Rohrw­erken zusam­men, die uns umfassend bei der Pla­nung von Baupro­jek­ten unter­stützen.“ Die ver­schweißte Kun­st­stoff-­Dich­tungs­bahn mit DIBt-­Zu­las­sung hält das Wass­er langfristig im Tank und stellt sich­er, dass jed­erzeit Löschwass­er für den Brand­fall vorhan­den ist. In die Rigo­Col­lect-­An­lage ist ein speziell aus­ge­bilde­ter und inte­gri­ert­er Anschluss­bere­ich für das sep­a­rate Ein­lauf­bauw­erk mit Saugkam­mer inte­gri­ert. Aus dem Ein­lauf­bauw­erk wird im Not­fall das Wass­er mit Sprin­kler­pumpen angesaugt.

Komplettes Becken einfach inspizierbar

Einen kom­fort­ablen und schnellen Zugang zum Löschwasser­tank ermöglichen die 22 schwarzen Quadro­Con­trol-Kon­trollschächte mit ein­er Höhe von jew­eils 1,98 Metern. Die mul­ti­funk­tionalen Kun­st­stof­fkör­p­er sind in Halver bei­d­seit­ig am Rand des 17,60 Meter bre­it­en Beck­ens ver­baut. Über die Schächte sind die Inspek­tion­stun­nel, die in den Rigolen­fül­lkör­pern inte­gri­ert sind, leicht von außen zugänglich. Ob zur Entlüf­tung, Kon­trolle oder Wartung der Anlage – der gesamte Innen­raum des unterirdis­chen Löschwasser­beck­ens kann per TV-­In­spek­tion kon­trol­liert und alle sta­tisch rel­e­van­ten Trag-­ele­mente kön­nen inspiziert sowie einge­se­hen wer­den. Somit sind die Anforderun­gen für nor­male Löschwasser­bevor­ratun­gen nach DIN 14230 und die sehr stren­gen Vor­gaben und Aufla­gen für Sprin­kler­vor­rats­be­häl­ter nach VdS CEA 4001 vol­lum­fänglich erfüllt. Die Rigo­Col­lect-­Be­häl­ter sind sog­ar im befüll­ten Zus­tand mit nor­maler Kanalka­m­er­at­e­ch­nik voll­ständig inspizier­bar, sodass die Kon­trolle ohne großen Aufwand durchge­führt wer­den kann und die Ver­sorgungssicher­heit jed­erzeit beste­hen bleibt.

Der unterirdis­che Löschwasser­spe­ich­er Rigo­Col­lect von FRÄNKISCHE schafft Sicher­heit für den Brand­fall im neuen Einzel­han­del­szen­trum der Kle­in­stadt Halver: Die einge­baut­en Rigolen­fül­lkör­p­er Rigofill inspect schaf­fen zuver­läs­sig Spe­icher­vol­u­men für das erforder­liche Löschwass­er der Sprin­kler­an­lage und Hydran­ten. Die spezielle Umman­telung mit Schutzvlies und Kun­st­stoff-­Dich­tungs­bahn garantiert die absolute Dichtigkeit der Anlage. Der beliebig inte­grier­bare Sys­tem­schacht Quadro­Con­trol ermöglicht, dass die Anlage für Kon­trolle und Wartung zu jed­er Zeit ein­fach zugänglich ist.
